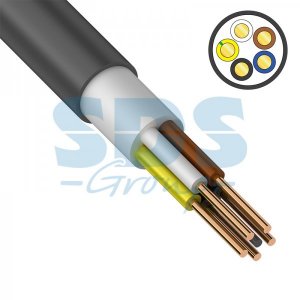

Кабель ВВГзнг(А)-LS 5х1,5 силовой с пластмассовой изоляцией, в оболочке из поливинилхлоридного пластиката пониженной горючести. Кабели соответствуют требованиям ГОСТ 31996-2012 (ТУ 16.К71-310-2001).
Применение:
Предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение в основном 0,66 и 1 кВ номинальной частотой 50 Гц. Кабель применяется для групповой прокладки в кабельных сооружениях наружных (открытых) электроустановок (кабельных эстакадах, галереях). Кабели изготавливаются для эксплуатации в кабельных сооружениях и помещениях, в том числе для использования в системе атомных станций классов 3 и 4 по классификации ОПБ-88 (ПНАЭ Г-01-011-97). Кабель не распространяет горение как при одиночной, так и при групповой прокладке.
Расшифровка обозначения кабеля силового ВВГ:
- Первая В — изоляция из ПВХ-пластиката (винила);
- Вторая В — оболочка из ПВХ-пластиката;
- Г — голый (отсутствие защитного покрова);
- з — заполнение из поливинилхлоридного пластиката пониженной горючести с толщиной слоя не менее 0,5 мм;
- нг — не распространяет горение при групповой прокладке;
- (А) — класс соответствия требованиям по нераспространению горения (категория А), высшая категория;
- LS — Low Smoke, низкое дымо- и газовыделение.
Технические характеристики:
Вид климатического исполнения кабелей по ГОСТ 15150-69 УХЛ и Т, категории размещения 1 и 5
Диапазон температур эксплуатации: –50...+50 °С
Относительная влажность воздуха при температуре до +35 °С: до 98 %
Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: –15 °С
Минимальный радиус изгиба при прокладке: кабелей одножильных — 10 наружных диаметров
Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70 °С
Предельная температура токопроводящих жил кабелей по условию невозгорания кабеля при коротком замыкании: +350 °С
Строительная длина кабелей для сечений основных жил: 100 или 200 м
Гарантийный срок эксплуатации: 5 лет (с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления)
Срок службы: 30 лет
Halogen free (acc. EN 60754-1/2): Нет
Бренд: ККЗ
Бронированый: Нет
Дренажный провод: Нет
Защитный провод заземления: Да
Изоляция жилы: ПВХ
Класс токопроводящей жилы (Европейские стандарты): Жесткий
Количество жил: 5
Концентрический проводник: Нет
Маркировка жилы: Цветной
Материал жил проводника: Медь, с изоляцией
Материал оболочки: ПВХ
Наличие экрана: Нет
Низкое выделение дыма в соответствии с EN 61034-2: Да
Номинальное напряжение u: 0.66
Номинальное сечение проводника: 1.5
Огнестойкая целостность цепи (по стандарту DIN 4102-12): Нет
Огнестойкость: В соответствии с ГОСТ Р МЭК 60332-1-2
Свинцовая оболочка: Нет
Стойкость изоляции (европейские стандарты): Нет
Температура эксплуатации: -50...50
Форма жил проводника: Круглый (-ая)
Цвет оболочки: Черный
