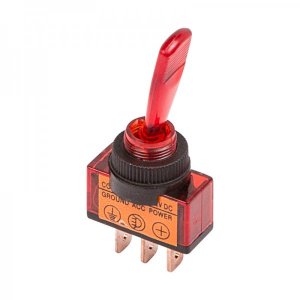

Тумблер 24V(DC) 20А (3c) ON-OFF однополюсный с красной подсветкой предназначен для коммутации электрических цепей напряжением 24В. Такая разновидность переключателей применяется на лицевых панелях в качестве комплектующих изделий различного электрооборудования (в измерительных приборах, блоках питания, электроустановках на различных производствах, легковых и грузовых автомобилях, поездах и многих других местах). Отличительной особенностью тумблера является удлиненный (27мм) пластмассовый перекидной переключатель, принцип действия которого основан на его перемещении в одну из позиций. Для переключения в нужное положение требуется приложить некоторые усилия. Монтаж осуществляется без применения винтов на плоских панелях толщиной от 0.8мм до 4мм. Подключение контактов осуществляется с помощью плоских клемм, либо с помощью пайки.
Основные характеристики:
Номинальное напряжение: 24В(DC);
Номинальный ток: 20A;
Тип переключения: ON-OFF;
Количество контактных групп: 1;
Количество контактов в контактной группе: 3;
Фиксация положений: да;
Индикатор коммутационных положений: красный;
Установочный диаметр: 12мм;
Рабочая температура: от -25℃ до +85℃;
Ресурс: 10 000 циклов.
Данный переключатель устанавливается на различные технические устройства, требующие высокой надежности в работе.
With cover edge: Нет
Без галогенов: Да
Бренд: REXANT
Вид материала: Термопласт
Глубина монтажа, установки: 24
Диаметр отверстия монтажа: 12...0
Исполнение: Выключатель
Количество полюсов: 1-полюсный
Количество элементов управления: 1
Материал: Пластик
Метод эксплуатации: Тумблер
Напечатанный текст/Маркировка: Без обозначения
Номинальное напряжение: 24
Номинальный ток: 20
Освещение: Сигнальная лампа
Поверхность: Прочее
Прозрачный: Нет
Способ присоединения: Контактный вывод в виде лепестка/пластинки
Тип монтажа: Крепежное кольцо/гайка
Тип поверхности: Не применяется
Толщина стенки монтажа: 2
Цвет корпуса: Красный
Цвет элементов управления: Красный
