Провод ПВ-1(ПуВ) предназначен для электрических установок при стационарной прокладке в осветительных и силовых сетях, а также для монтажа электрооборудования до 450/750 В включительно номинальной частотой до 400 Гц или постоянное напряжение до 1000 В включительно. Допускается прокладка проводов в стальных трубах, коробах, лотках и др., для монтажа электрических цепей.
Провода по конструкции, техническим параметрам и эксплуатационным характеристикам соответствуют требованиям международных стандартов МЭК 60227-1:2007, МЭК 60227-3:1997, МЭК 60227-4:1997.

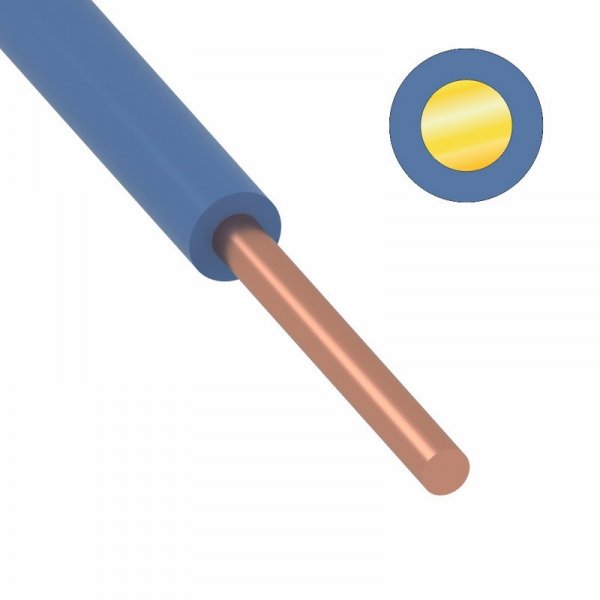

Провод состоит из медной отожженной проволоки, в изоляции из поливинилхлоридного пластиката.
Расшифровка провода ПВ-1:
П — провод
В — виниловая изоляция
1 — класс гибкости жилы
Расшифровка провода ПуВ:
П — Провод
у — Установочный
В — Изоляция — из поливинилхлоридного пластиката
Марка провода ПуВ соответствует марке ПВ-1.
По новому госту (ГОСТ Р 53768-2010), разработанному в связи с необходимостью систематизации и упорядочения требований, предъявляемых к проводам и кабелям для электрических установок и подготовки нормативной базы для обеспечения производства современных типов проводов и кабелей, с 01.01.2011 марка ПВ-1 отменена и вместо нее введено новое обозначение ПуВ. Согласно комментарию ВНИИКП по данным изменениям: провод марки ПВ-1 выпускаемый ранее по ГОСТ 6323-79 соответствует марке ПуВ, выпускаемой по ТУ 16-705.501-2010.
Технические характеристики провода ПВ-1 (ПуВ):
Номинальное сечение: 16 мм²
Общий диаметр провода: 7,1 мм
Номинальное напряжение U0/U: 450/750 В
Электрическое сопротивление жил, не более: 1,15 Ом/км
Электрическое сопротивление изоляции, не менее: 5 кОм/км
Радиус изгиба кабелей: 10 наружных диаметров
Температура окружающей среды, верхний предел: +35 °С
Температура окружающей среды, нижний предел: –50 °С
Влажность воздуха при 35 °C: 100 %
Строительная длина: 100 м
Гарантийный срок эксплуатации: 24 мес.
Срок службы: 15 лет
Halogen free (acc. EN 60754-1/2): Нет
Low temperature resistant (acc. EN 60811-504+505+506): Нет
Oil resistant (acc. EN 60811-404): Нет
Бренд: ККЗ
Диаметр проводника: 4.44
Изоляция жилы: ПВХ
Класс токопроводящей жилы (Европейские стандарты): Гибкий
Материал жил проводника: Медь, с изоляцией
Наличие экрана: Нет
Низкое выделение дыма в соответствии с EN 61034-2: Нет
Номинальное сечение проводника: 16
Рекомендуемая температура монтажа при протяжке: -10...40
Температура эксплуатации: -40...60
Цвет проводника: Синий
