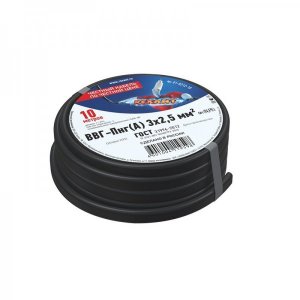

Кабель ВВГ-Пнг(А) силовой с пластмассовой изоляцией, в оболочке из поливинилхлоридного пластиката пониженной горючести. Кабель соответствует требованиям ГОСТ 31996-2012.
Применение:
Предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение в основном 0,66 и 1 кВ номинальной частотой 50 Гц. Кабель применяется для групповой прокладки в кабельных сооружениях наружных (открытых) электроустановок (кабельных эстакадах, галереях). Кабель не распространяет горение при групповой прокладке.
Расшифровка обозначения кабеля силового ВВГ:
- Первая В — изоляция из ПВХ-пластиката (винила);
- Вторая В — оболочка из ПВХ-пластиката;
- Г — голый (отсутствие защитного покрова);
- П через дефис — Кабель в плоском исполнении (пример: ВВГ-П);
- нг — не распространяет горение при групповой прокладке;
- (А) — класс соответствия требованиям по нераспространению горения (категория А), высшая категория.
Технические характеристики:
Вид климатического исполнения кабелей УХЛ и Т, категория размещения 5 по ГОСТ 15150-69
Диапазон температур эксплуатации: –50...+50 °С
Относительная влажность воздуха при температуре до +35 °С: до 98 %
Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: –15 °С
Минимальный радиус изгиба при прокладке: кабелей одножильных — 10 наружных диаметров
Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70 °С
Предельная температура токопроводящих жил кабелей по условию не возгорания кабеля при коротком замыкании: +400 °С
Гарантийный срок эксплуатации: 5 лет (с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления)
Срок службы: 30 лет
Halogen free (acc. EN 60754-1/2): Нет
Бренд: REXANT
Бронированый: Нет
Дренажный провод: Нет
Защитный провод заземления: Да
Изоляция жилы: ПВХ
Класс токопроводящей жилы (Европейские стандарты): Жесткий
Количество жил: 3
Концентрический проводник: Нет
Маркировка жилы: Цветной
Материал жил проводника: Медь, с изоляцией
Материал оболочки: ПВХ
Наличие экрана: Нет
Низкое выделение дыма в соответствии с EN 61034-2: Нет
Номинальное напряжение u: 0.66
Номинальное сечение проводника: 2.5
Огнестойкая целостность цепи (по стандарту DIN 4102-12): Нет
Огнестойкость: В соответствии с ГОСТ Р МЭК 60332-1-2
Свинцовая оболочка: Нет
Стойкость изоляции (европейские стандарты): Нет
Температура эксплуатации: -50...50
Форма жил проводника: Круглый (-ая)
Цвет оболочки: Черный
