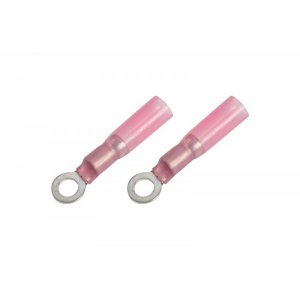

Наконечник кольцевой изолированный термоусаживаемый (НКИт ø 4.3 мм) 0.5-1.5 мм² REXANT предназначен для создания качественного подключения электрооборудования, которое осуществляется через контактное соединение на основе винтовой фиксации. Такая клемма используется для оконцовывания многожильных медных проводов при монтаже мобильных электрических контактов на подвижном составе (автомобиле-, вагоно-, самолето- и судостроении) или в других местах, где важна надежность соединения (к примеру, телефонное или климатическое оборудование).
Изолированный кольцевой наконечник REXANT состоит из двух компонентов: металлического коннектора и защитного изолятора. Главной отличительной особенностью такого наконечника является термоусаживаемый изолятор клеммы с клеевым краем, что обеспечит защиту места обжима кабеля от попадания влаги и грязи. Металлический коннектор изготовлен из латуни, с поверхностным электролитическим лужением. Обжатие производится специальными пресс-клещами (ht-301 H арт.12-3014, 12-3014; ht-301 N арт.12-3116; ht-301 W арт.12-3021, 12-3021-4) поверх защитного изолятора. После обжатия при нагревании наконечника происходит усадка термоизоляционной трубки на кабеле — это обеспечит герметичность соединения. Цвет изолятора прозрачно-красный.
Основные характеристики:
Сечение применимых медных многопроволочных проводов: 0.5-1.5 мм²
Рабочий размер кольцевого отверстия: d2 = 4.3 мм
Максимально допустимая величина пропускаемой силы тока: 19 А
Температурный диапазон: –10...+75 ℃
Применение изолированных кольцевых наконечников дает возможность существенно ускорять электромонтажные работы, при этом появляется возможность многократного отсоединения и присоединения проводов.
Бренд: REXANT
В соответствии с din: Нет
Диапазон площади сечения по стандарту AWG: 22...16
Для защищенных от натяжения соединений: Нет
Изоляция: Усадка изоляции из полиэтилена
Конструкция втулки: Короткая
Максимальный ток (imax): 19
Материал: Медь
Метрический размер соединительной резьбы: 4
Номинальное поперечное сечение: 0,5...1,5
Поверхность: Лужёное
Подходит для высоких температур (до 650 град.C): Нет
Подходит для круглых проводов: Да
Подходит для многопроволочных проводников: Да
Подходит для плоских проводников: Да
Подходит для прочных проводов: Нет
Подходит для эмалированных проводов: Нет
Проклеенная: Нет
Форма контактной площадки: Кольцеобразная
Цвет изоляции: Красный
