Токоизмерительные клещи (или Клещи Дитце) — это прибор, который позволяет измерять переменный ток без разрыва самой цепи, в которой проводится измерение.
Прибор получает результат измерений исходя из закона электромагнитной индукции. Если в проводнике течет ток, то вокруг проводника создается магнитное поле, и если этот проводник охватить другим проводником, то в нем возникает ЭДС (ЭлектроДвижущая Сила). Полученная ЭДС при определенных условиях пропорциональна измеряемому току. И таким образом, измерив напряжение на данном проводнике, станет возможным и определение величины измеряемого тока.

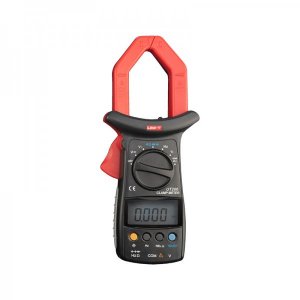

Токоизмерительные клещи серии UT200 являются многофункциональным прибором, с помощью которого можно измерить множество параметров. Кроме основной функции измерения переменного тока, с помощью UT205 можно измерить постоянное и переменное напряжение, сопротивление, частоту и даже электрическую емкость. Кроме того, у данного прибора есть функция прозвонки целостности цепи и проверки диодов.
Токовые клещи UT205 имеют функцию удержания результата измерений DATA HOLD для тех случаев, когда измерения проводятся в труднодоступных местах и не всегда есть возможность взглянуть на экран. Также у этих токовых клещей есть режим относительных измерений (REL), который позволяет проводить более точные измерения благодаря вычету влияния электрических параметров самого прибора, ведь как сам прибор, так и его щупы, имеют свое сопротивление, индуктивность и емкость.
Прибор изготовлен из высококачественных материалов и имеет эргономичный дизайн. Инженеры старались максимально упростить прибор и поэтому с ним легко работать даже одной рукой. UT205 имеет функцию автоматического выбора пределов измерений. В отличие от устаревших моделей, где вам приходилось вручную выставлять пределы, сейчас же нужно всего лишь выбрать, какой из параметров вы собираетесь измерять. Кроме того, у прибора усиленный переключатель, благодаря которому исключается возможность случайного нажатия.
Калибровка и тестирование приборов произведены под контролем компании СДС.
Характеристики:
Постоянное напряжение: 400 мВ/4 В/40 В/400 В/600 В (0,8%+1)
Переменное напряжение: 4 В/40 В/400 В/600 В (1.2%+5)
Переменный ток: 400 А/1000 А (2%+5)
Сопротивление: 400 Ом/4 кОм/40 кОм/400 кОм/4 мОм/40 мОм (1%+2)
Емкость: 4 нФ/40 нФ/400 нФ/4 мкФ/40 мкФ/200 мкФ (3%+5)
Цикл занятости (Duty Cycle): 0.1% -99.9%
Частота: 10 Гц - 10 мГц (0.1%+3)
4-разрядный дисплей
Охват клещей: 40 мм
Автоматический выбор диапазона измерения
Тестирование диодов
Режим удержания измерений DATA HOLD
Режим относительных измерений: REL
Прозвонка целостности цепи
Автоматическое отключение
Импеданс: около 10 МОм
Размер: 210х75,6х30 мм
Тип батареи: 9 В «Крона»
Аналоговые показания: Нет
Бренд: UNIT
Выбор диапазона: Автоматический
Диапазон измерения переменного тока: 400...1000
Диапазон измерения сопротивления: Да
Диапозон измерения тока/постоянного тока DC: Нет...0
Измерение в кабелях с прямыми и обратным проводами: Нет
Измерение высших гармоник: Нет
Измерение истинного среднеквадратического значения (ТRMS): Нет
Измерение коэфициента мощности: Да
Измерение переменного тока: Да
Измерение постоянного тока: Нет
Измерение токов утечки: Нет
Индикация: Цифровой
Интерфейс: Нет
Исполнение в качестве адаптера для подключения к мультиметру: Нет
Категория измерений: Категория III
Проверка целостности: Да
Размер отверстия клещей, зажима: 40
Род тока: Переменный ток
