Любой электрический кабель и его жилы защищены диэлектрической изолирующей оболочкой. Изоляция и ее сопротивление должны быть безупречными, но в реальности между проводниками под напряжением возникает электрический ток утечки. А так как кабель со временем изнашивается, то и изолирующие свойства оболочки теряются и ослабевают. В свою очередь ухудшение изолирующих свойств кабеля может привести к коротким замыканиям и даже возгораниям.
Своевременный контроль качества и состояния кабеля позволит избежать подобных ситуаций. У каждого кабеля существует свой срок службы, который зависит от многих параметров. Кроме изначальной составляющей (качества самого кабеля), также во многом срок службы зависит и от условий эксплуатации и внешних факторов. Например, ускоренное старение кабеля происходит под воздействием высокой температуры, повышенной влажности, резких температурных скачков, механических воздействий (изгибов, ударов, натяжений), повышенного электрического напряжения и многих других факторов.

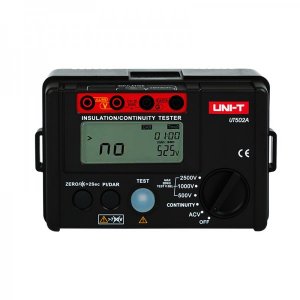

Помимо очевидной необходимости в проверке возможного износа кабеля, существуют также проверки надзорных органов, это могут быть Ростехнадзор, МЧС, Государственная жилищная инспекция, в зависимости от того, о каком объекте идет речь (жилой дом, фабрика, складское или иное помещение). И имея под рукой данный аппарат можно в любое время удостовериться в том, что сопротивление изоляции кабеля не только не несет в себе опасности, но и соответствует или не соответствует нормам и актам проверяющего органа. Именно для замера сопротивления изоляции необходим аппарат UT502A — измерительный прибор, генерирующий запрограммированное напряжение и измеряющий сопротивление.
Принцип работы данного аппарата прост: UT502A генерирует высокое напряжение, на выходе получает ток (ток утечки) и рассчитывает необходимый нам параметр: сопротивление изоляции. Выходное напряжение измерителя сопротивления изоляции UT502A — 500 В/1000 В/2500 В. Кроме контроля над износом кабеля, UT502A также необходим для первоначального контроля изолирующих свойств кабеля. Такие проверки проводятся на различных этапах строительства и проводки электрического кабеля, для того, чтобы проверить, обладает ли нужными изолирующими свойствами данный кабель. Ведь может оказаться, что кабель изначально не рассчитан на предполагающиеся нагрузки и его поломка (возгорание или короткое замыкание), остается лишь вопросом времени. Поэтому, чтобы предотвратить тяжелые последствия от некачественного или изношенного со временем кабеля, просто необходимы проверки измерителем сопротивления изоляции UT502A.
Калибровка и тестирование приборов произведены под контролем компании СДС.
Характеристики:
Тестовое напряжение:
500 В: 3 МОм – 99.9 МОм ±(3%+5)
500 В: 100 МОм - 2 ГОм ±(5%+5)
1000 В: 5 МОм – 99.9 МОм ±(3%+5)
1000 В: 100 МОм – 4 ГОм ±(5%+5)
2500 В: 25 Мом – 20 ГОм ±(3%+5)
Ток испытаний:
500 В (500 КОм) 1 мА с точностью ±10%
1000 В (1 МОм) 1 мА с точностью ±10%
2500 В (2,5 МОм) 1мА с точностью ±10%
Ток короткого замыкания: <2 мА
Напряжение постоянного тока: 30 В – 1000 В с точностью ±(2%+3)
Напряжение переменного тока: 30 В - 750 В с точностью ±(2%+3)
Максимальное значение дисплея: 1999
Автоматическая настройка диапазона: +
Индикатор низкого заряда батареи: +
Подсветка дисплея: +
Световая индикация опасного напряжения: +
Звуковая индикация опасного напряжения: +
Индикация высокого напряжения: +
Индикация повышенной нагрузки: +
Автоматическое отключение напряжения: +
Размер: 150х100х71 мм
Вес: 500 г
External voltage detection at OFF-state: Нет
Nominal test voltage adjustable with ramp function: Нет
Аналоговые показания: Нет
Бренд: UNIT
Диапазон измерения сопротивление изоляции: 1...200 000
Измерение напряжения: Да
Измерение низкоомного сопротивления: Да
Индикация: Цифровой
Интерфейс: Да
Испытание разрядника защиты от перенапряжения: Нет
Источник питания: Батарея
Номинальное испытательное напряжение 100 В: Нет
Номинальное испытательное напряжение 1000 В: Да
Номинальное испытательное напряжение 250 В: Нет
Номинальное испытательное напряжение 2500 В: Да
Номинальное испытательное напряжение 500 В: Да
Номинальное испытательное напряжение 5000 В: Нет
Память измеренных значений: Нет
Память мгновенного значения (Data Hold): Нет
Подсветка жк-дисплея: Да
Регулируемое номинальное испытательное напряжение: Нет
