Описание и расшифровка РК 75-4-11АИ:
РК — радиочастотный кабель
75 — волновое сопротивление 75 Ом
4 — диаметр по изоляции
1 — кабель обычной теплостойкости со сплошной изоляцией
1 — номер разработки
АИ — для индивидуальных телевизионных антенн

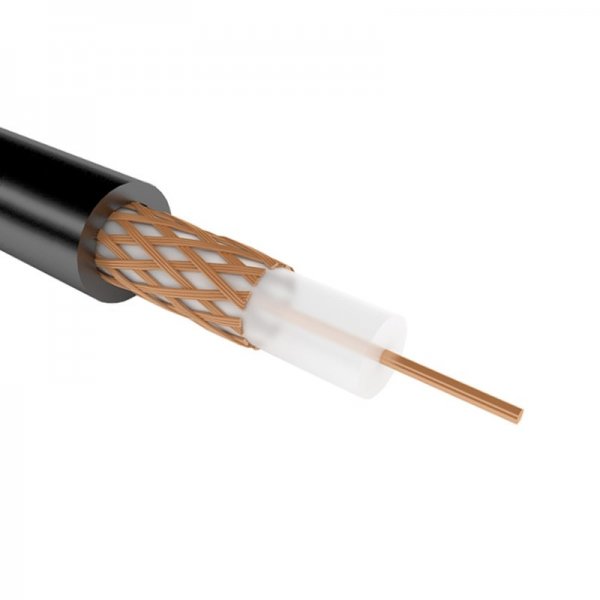

Элементы конструкции РК 75-4-11АИ:
1. Внутренний проводник.
2. Изоляция.
3. Внешний проводник.
4. Оболочка.
Назначение:
Кабели РК 75-4-11АИ предназначены для передачи телевизионных сигналов в системах эфирного, кабельного и спутникового телевидения, систем видеонаблюдения.
Электрические характеристики:
Электрическое сопротивление изоляции на 1 км длины при температуре 20 °С, ТОм, не менее - 5
Коэффициент укорочения длины волны - 1,52; волновое сопротивление, Ом - 75 ±3
Коэффициент затухания, дБ/м, (на частоте, ГГц) - 0,42(0,2); сопротивление связи, мОм/м - 320
Напряжение начала внутренних разрядов в изоляции, кВ - 0,9
Испытательное напряжение частотой 50 Гц изоляции, кВ - 1,9; номинальная электрическая емкость 1 м кабеля, пФ - 67
Условия прокладки РК 75-4-11АИ:
Эксцентричность сплошной изоляции (максимальное смещение внутреннего проводника относительно - продольной оси кабеля), не более: 10%
Величина монтажных изгибов: - при транспортировке - 30 мм
- при монтаже при температуре выше 5 °С - 15 мм
- при монтаже при температуре ниже 5 °С - 30 мм
Условия эксплуатации:
Максимально допустимая температура эксплуатации: –85° С
Минимально допустимая температура эксплуатации: –60° С, при изгибах –30 °С
Кабели устойчивы к воздействию:
- вибрационных нагрузок в диапазоне частот от 1 до 5000 Гц с ускорением 392 м/с2
- ударных многократных нагрузок с ускорением до 1471 м/с2
- ударных одиночных нагрузок с ускорением до 9810 м/с2
- линейных нагрузок с ускорением до 4905 м/с2
- повышенного атмосферного давления до 300 кПа
- пониженного атмосферного давления до 0,67 кПа
- плесневых грибов, минерального масла, соленой воды, бензина, динамического воздействия пыли, при инее с последующим оттаиванием, солнечной радиации, в соляном тумане
Минимальная наработка: при температуре +85 °С, ч. - 10000; 95 % ресурс, ч. - 15000
Минимальный срок службы РК 75-4-11АИ в нормальных условиях эксплуатации: 15 лет.
Halogen free (acc. EN 60754-1/2): Нет
Бренд: REXANT
Бронированый: Нет
Внешний диаметр кабеля: 7.2
Волновое сопротивление: 75
Диаметр внутреннего проводника: 0.68
Для прокладки в грунте: Нет
Изоляция: Твердый полиэтилен
Класс внутреннего проводника (Европейские стандарты): Жесткий
Материал внешнего проводника: Медь
Материал внутреннего проводника: Медь
Материал оболочки: Прочее
Наружный диаметр проводника: 4.4
Рекомендуемая температура монтажа при протяжке: -10...30
Температура эксплуатации: -60...60
Тип внешнего проводника: Оплетка
Устойчивость к ультрафиолетовому излучению: Да
Цвет оболочки: Черный
